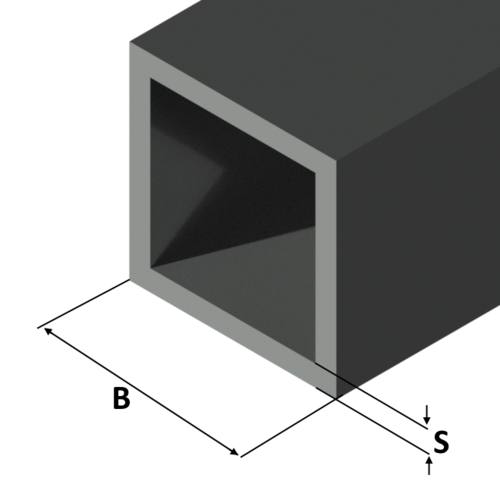

Codice: Tubo quadro
Profili standard

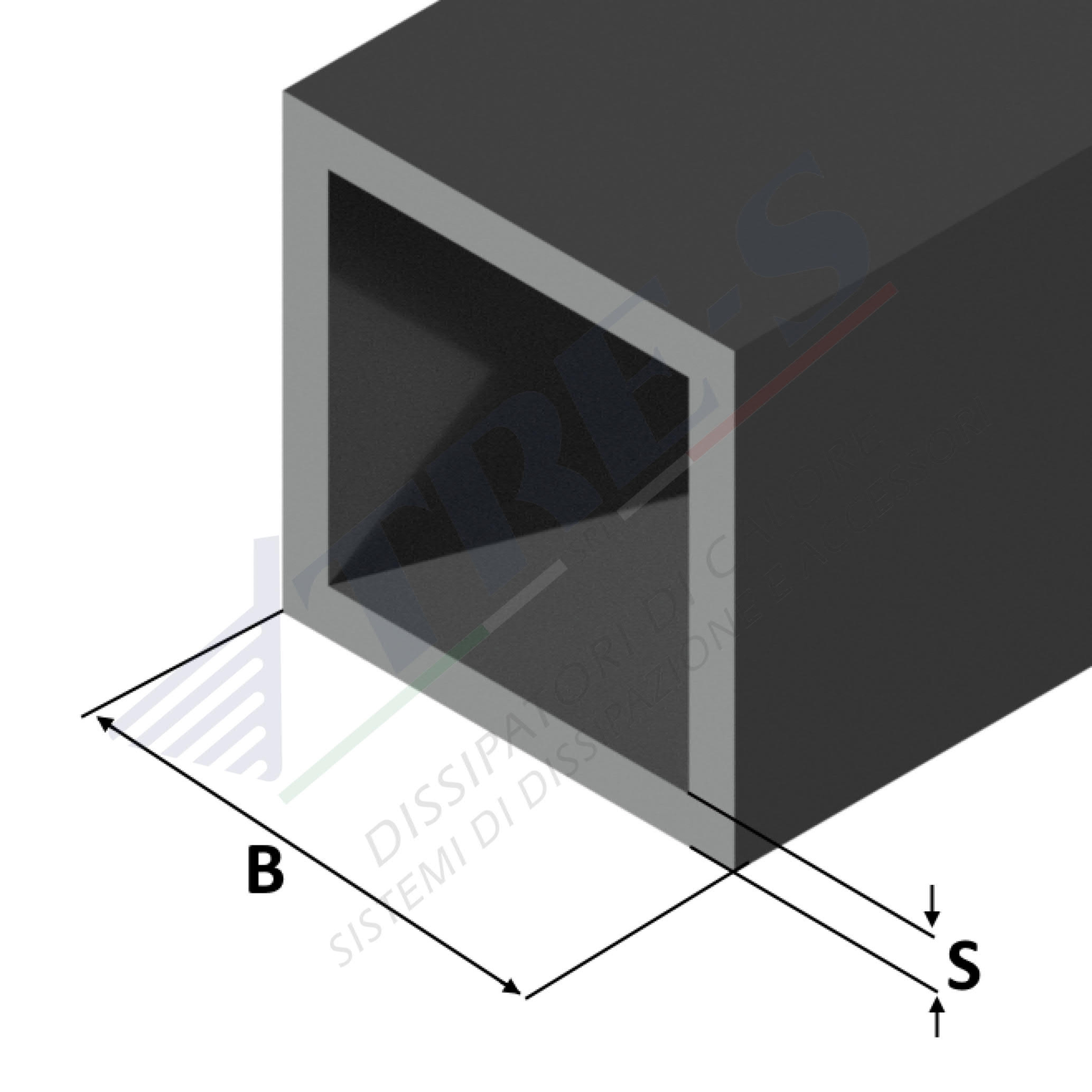

Lega | BxS Dimensione | Peso al metro |
---|---|---|
6060 | 10x1 | 0,097 |
6060 | 15x1,5 | 0,219 |
6060 | 15x2 | 0,281 |
6060 | 20x1,5 | 0,295 |
6060 | 20x2 | 0,389 |
6060 | 25x1,5 | 0,382 |
6060 | 25x2 | 0,497 |
6060 | 30x1,5 | 0,462 |
6060 | 30x2 | 0,605 |
6060 | 30x3 | 0,875 |
6060 | 35x1,5 | 0,543 |
6060 | 35x2 | 0,715 |
6060 | 40x1,5 | 0,624 |
6060 | 40x2 | 0,82 |
6060 | 40x3 | 1,2 |
6060 | 40x4 | 1,56 |
6060 | 45x2 | 0,919 |
6060 | 50x1,5 | 0,785 |
6060 | 50x2 | 1,04 |
6060 | 50x3 | 1,523 |
6060 | 50x4 | 1,988 |
6060 | 50x5 | 2,43 |
6060 | 60x2 | 1,252 |
6060 | 60x3 | 1,847 |
6060 | 60x4 | 2,419 |
6060 | 70x2 | 1,47 |
6060 | 80x2 | 1,685 |
6060 | 80x4 | 3,283 |
6060 | 100x2 | 2,117 |
6060 | 100x4 | 4,148 |
6060 | 120x2,5 | 3,172 |
6060 | 120x4 | 5,011 |
6060 | 150x5 | 7,83 |
Codice | KN MAX | I | F | H |
---|
Codice | KN MAX | I | F | H |
---|
Codice | KN MAX | I | F | H |
---|
Codice | KN MAX | I | F | H |
---|
Codice | KN MAX | I | F | H |
---|
Codice | KN MAX | I | F | H |
---|
Larghezza: 0.00 mm
Peso: 0.00 kg/m
Peso A: 0.00 kg/m
Peso B: 0.00 kg/m
Altezza: 0.00 mm
All'interno di questo catalogo, i dissipatori sono organizzati in base alla loro forma e alle dimensioni espresse in millimetri. Ogni profilo è caratterizzato dai seguenti parametri:
- Peso: espresso in chilogrammi per metro di lunghezza del profilo (Kg/mt).
- Lunghezza: indicata in millimetri e utilizzata per il calcolo della resistenza termica (L).
- Larghezza: anch'essa in millimetri, considerata per il calcolo della resistenza termica (°C/W), applicabile solo ai dissipatori ad alta efficienza.
- Resistenza Termica in Convezione Naturale: espressa in °C/W con una differenza di temperatura di 70°C (rispetto a una temperatura ambiente di 25°C).
- Resistenza Termica in Convezione Forzata: anch'essa espressa in °C/W, con una velocità dell'aria di 3 m/s e una differenza di temperatura di 50°C.
I valori di resistenza termica sono stati determinati attraverso un programma di simulazioni termiche progettato per replicare condizioni realistiche. In particolare:
- La sorgente di calore è uniformemente distribuita su circa il 50% della superficie di dissipazione, con posizionamento centrale sul dissipatore.
- Per massimizzare l'efficienza della dissipazione in convezione naturale, il dissipatore è progettato con alettatura verticale. Per installazioni orizzontali, si consiglia di considerare un incremento del 20% circa nella resistenza termica.
- La superficie del dissipatore non è soggetta a trattamenti aggiuntivi.
Per quanto riguarda i dissipatori anodizzati di colore nero in convezione naturale, la resistenza termica è ridotta di circa il 10%.
All'aumentare della lunghezza del dissipatore, la resistenza termica diminuisce seguendo una legge non lineare. I valori indicati si riferiscono alle lunghezze specificate; per lunghezze diverse, consultare il grafico "Fattore di correzione della lunghezza" per calcolare il fattore di moltiplicazione da applicare alla resistenza termica, sia in convezione naturale che forzata.
