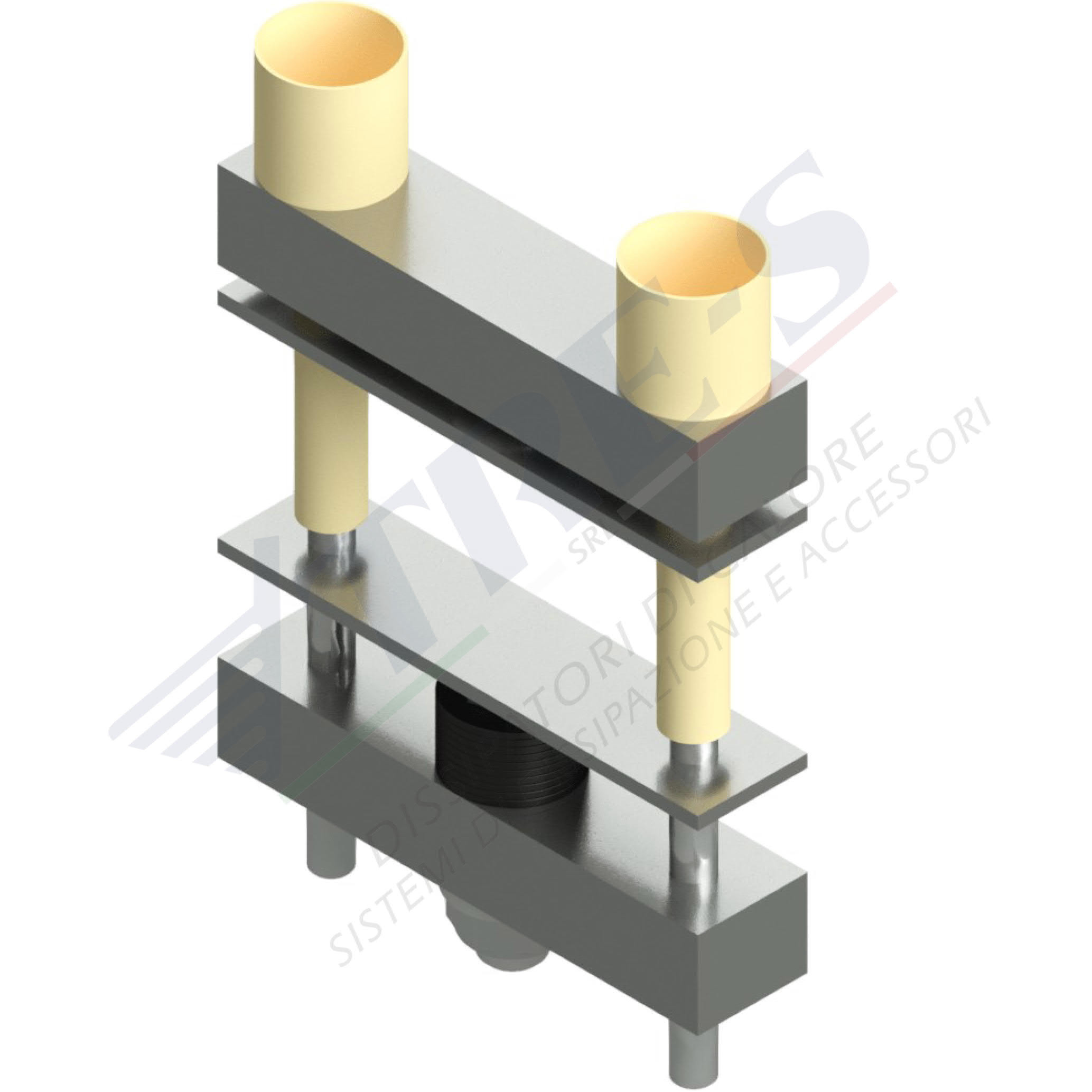

Tipo A - Clamps
Tipo A - Clamps

Codice: Tipo A
Clamps

Lega BxS Dimensione Peso al metro
0 [[part1]] [[part2]]

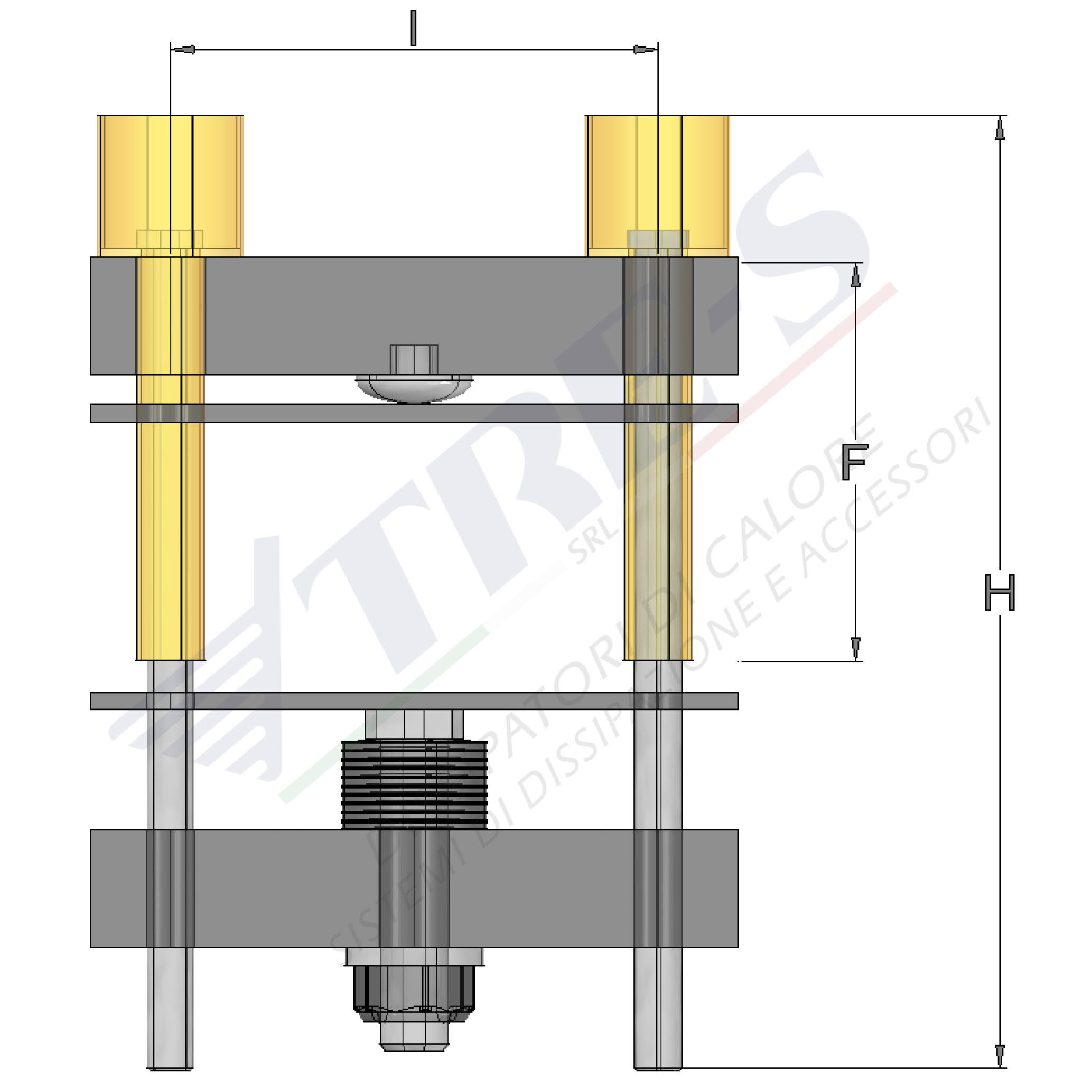

Codice KN MAX I F H
KL70A/30 13 70 30 105
KL70A/40 13 70 40 115
KL70A/50 13 70 50 125
KL70A/60 13 70 60 135
KL70A/70 13 70 70 145
KL70A/80 13 70 80 155
KL70A/90 13 70 90 165
KL70A/100 13 70 100 175
KL70A/110 13 70 110 185
Codice KN MAX I F H
KL79A/30 20 79 30 108
KL79A/40 20 79 50 128
KL79A/60 20 79 60 138
KL79A/70 20 79 70 148
KL79A/80 20 79 80 158
KL79A/90 20 79 90 168
KL79A/100 20 79 100 178
KL79A/110 20 79 110 188
Codice KN MAX I F H
KL89A/30 25 89 30 109
KL89A/40 25 89 40 119
KL89A/50 25 89 50 129
KL89A/60 25 89 60 139
KL89A/70 25 89 70 149
KL89A/80 25 89 80 159
KL89A/90 25 89 90 169
KL89A/100 25 89 100 179
KL89A/110 25 89 110 189
Codice KN MAX I F H
KL102A/30 30 102 30 125
KL102A/40 30 102 40 135
KL102A/50 30 102 50 145
KL102A/60 30 102 60 155
KL102A/70 30 102 70 165
KL102A/80 30 102 80 175
KL102A/90 30 102 90 185
KL102A/100 30 102 100 195
KL102A/110 30 102 110 205
Codice KN MAX I F H
KL118A/30 40 118 30 136
KL118A/40 40 118 40 146
KL118A/50 40 118 50 156
KL118A/60 40 118 60 166
KL118A/70 40 118 70 176
KL118A/80 40 118 80 186
KL118A/90 40 118 90 196
KL118A/100 40 118 100 206
KL118A/110 40 118 110 216
Codice KN MAX I F H
KL140A/30 50 140 30 180
KL140A/40 50 140 40 190
KL140A/50 50 140 50 200
KL140A/60 50 140 60 210
KL140A/70 50 140 70 220
KL140A/80 50 140 80 230
KL140A/90 50 140 90 240
KL140A/100 50 140 100 250
KL140A/110 50 140 110 260

Larghezza: 0.00 mm

Peso: 0.00 kg/m

Peso A: 0.00 kg/m

Peso B: 0.00 kg/m

Altezza: 0.00 mm


Ventilazione forzata:

Rt: 0.00

Lunghezza campione: 0.00mm

Potenza applicata: 0.00W

Vel. Fan: 0.00m/s

Ventilazione naturale:

Rt 0.00

Larghezza campione: 0.00mm

Potenza applicata: 0.00W

Tipo A - Clamps


All'interno di questo catalogo, i dissipatori sono organizzati in base alla loro forma e alle dimensioni espresse in millimetri. Ogni profilo è caratterizzato dai seguenti parametri:

  • Peso: espresso in chilogrammi per metro di lunghezza del profilo (Kg/mt).
  • Lunghezza: indicata in millimetri e utilizzata per il calcolo della resistenza termica (L).
  • Larghezza: anch'essa in millimetri, considerata per il calcolo della resistenza termica (°C/W), applicabile solo ai dissipatori ad alta efficienza.
  • Resistenza Termica in Convezione Naturale: espressa in °C/W con una differenza di temperatura di 70°C (rispetto a una temperatura ambiente di 25°C).
  • Resistenza Termica in Convezione Forzata: anch'essa espressa in °C/W, con una velocità dell'aria di 3 m/s e una differenza di temperatura di 50°C.

I valori di resistenza termica sono stati determinati attraverso un programma di simulazioni termiche progettato per replicare condizioni realistiche. In particolare:

  • La sorgente di calore è uniformemente distribuita su circa il 50% della superficie di dissipazione, con posizionamento centrale sul dissipatore.
  • Per massimizzare l'efficienza della dissipazione in convezione naturale, il dissipatore è progettato con alettatura verticale. Per installazioni orizzontali, si consiglia di considerare un incremento del 20% circa nella resistenza termica.
  • La superficie del dissipatore non è soggetta a trattamenti aggiuntivi.

Per quanto riguarda i dissipatori anodizzati di colore nero in convezione naturale, la resistenza termica è ridotta di circa il 10%.

All'aumentare della lunghezza del dissipatore, la resistenza termica diminuisce seguendo una legge non lineare. I valori indicati si riferiscono alle lunghezze specificate; per lunghezze diverse, consultare il grafico "Fattore di correzione della lunghezza" per calcolare il fattore di moltiplicazione da applicare alla resistenza termica, sia in convezione naturale che forzata.
