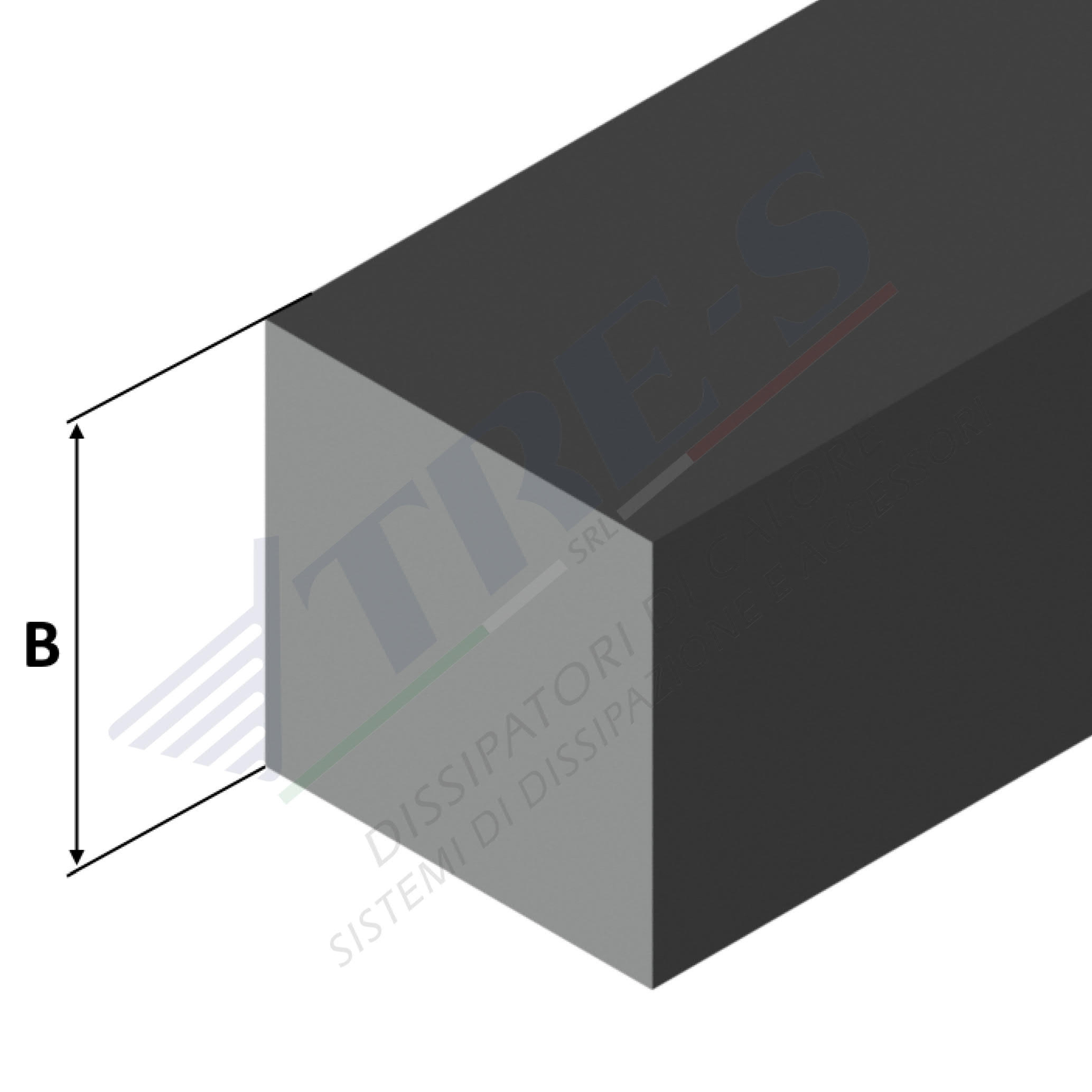

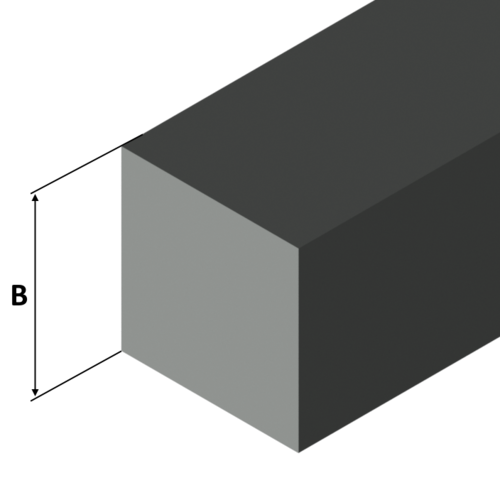

Barra quadra - Profili standard
Barra quadra - Profili standard

Codice: Barra quadra
Profili standard

Lega BxS Dimensione Peso al metro
6060 6 0,098
6060 8 0,173
6060 10 0,27
6060 12 0,338
6082 15 0,608
6060 15 0,608
6082 18 0,875
6082 20 1,08
2011 20 1,08
6060 20 1,08
6082 25 1,69
2011 25 1,69
6082 30 2,43
2011 30 2,43
6082 35 3,307
2011 35 3,307
6082 40 4,32
2011 40 4,32
6082 45 5,468
6082 50 6,75
2011 50 6,75
6082 55 8,168
6082 60 9,72
2011 60 9,72
6082 65 11,407
6082 70 13,23
2011 70 13,23
6082 80 17,28
2011 80 17,28
6082 90 21,9
2011 90 21,9
6082 100 27
2011 100 27
6082 110 32,67
2011 110 32,67
6082 120 38,88
2011 120 38,88
6082 130 45,63
6082 140 52,92
6082 150 60,75
6082 160 69,12
6082 170 77,03
6082 180 87,48
6082 200 108
Codice KN MAX I F H
Codice KN MAX I F H
Codice KN MAX I F H
Codice KN MAX I F H
Codice KN MAX I F H
Codice KN MAX I F H

Larghezza: 0.00 mm

Peso: 0.00 kg/m

Peso A: 0.00 kg/m

Peso B: 0.00 kg/m

Altezza: 0.00 mm


Ventilazione forzata:

Rt:

Lunghezza campione: 0.00mm

Potenza applicata: 0.00W

Vel. Fan: 0.00m/s

Ventilazione naturale:

Rt

Larghezza campione: 0.00mm

Potenza applicata: 0.00W

Barra quadra - Profili standard


All'interno di questo catalogo, i dissipatori sono organizzati in base alla loro forma e alle dimensioni espresse in millimetri. Ogni profilo è caratterizzato dai seguenti parametri:

  • Peso: espresso in chilogrammi per metro di lunghezza del profilo (Kg/mt).
  • Lunghezza: indicata in millimetri e utilizzata per il calcolo della resistenza termica (L).
  • Larghezza: anch'essa in millimetri, considerata per il calcolo della resistenza termica (°C/W), applicabile solo ai dissipatori ad alta efficienza.
  • Resistenza Termica in Convezione Naturale: espressa in °C/W con una differenza di temperatura di 70°C (rispetto a una temperatura ambiente di 25°C).
  • Resistenza Termica in Convezione Forzata: anch'essa espressa in °C/W, con una velocità dell'aria di 3 m/s e una differenza di temperatura di 50°C.

I valori di resistenza termica sono stati determinati attraverso un programma di simulazioni termiche progettato per replicare condizioni realistiche. In particolare:

  • La sorgente di calore è uniformemente distribuita su circa il 50% della superficie di dissipazione, con posizionamento centrale sul dissipatore.
  • Per massimizzare l'efficienza della dissipazione in convezione naturale, il dissipatore è progettato con alettatura verticale. Per installazioni orizzontali, si consiglia di considerare un incremento del 20% circa nella resistenza termica.
  • La superficie del dissipatore non è soggetta a trattamenti aggiuntivi.

Per quanto riguarda i dissipatori anodizzati di colore nero in convezione naturale, la resistenza termica è ridotta di circa il 10%.

All'aumentare della lunghezza del dissipatore, la resistenza termica diminuisce seguendo una legge non lineare. I valori indicati si riferiscono alle lunghezze specificate; per lunghezze diverse, consultare il grafico "Fattore di correzione della lunghezza" per calcolare il fattore di moltiplicazione da applicare alla resistenza termica, sia in convezione naturale che forzata.
